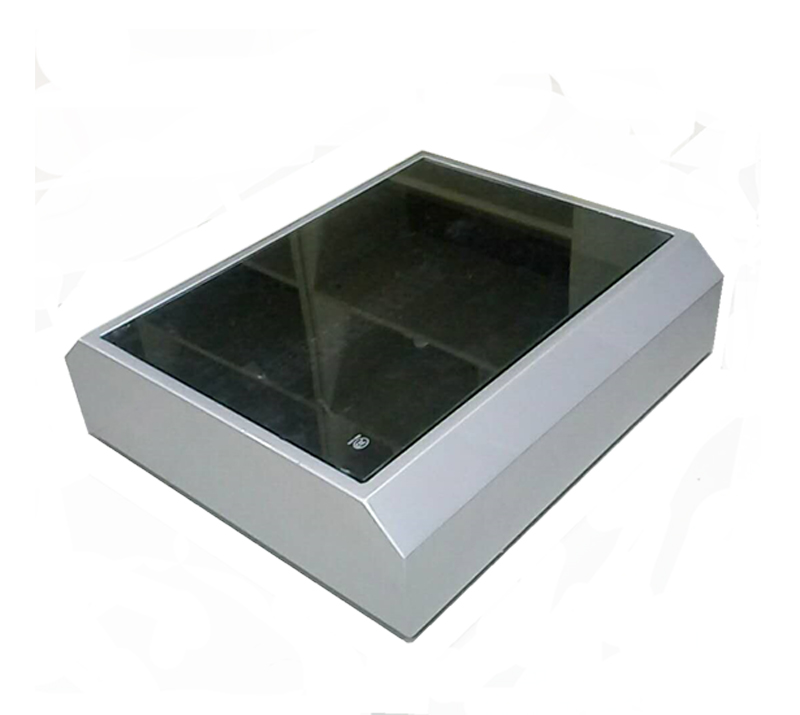

足底三維掃描儀

★★★★★
精迪足底掃描儀是一種集光學，機械傳動，電子控制，計算機工程，數據處理運算于一體的高效率高精度的激光測量儀器，采用激光重建技術，可以對足底進行更準確可靠的三維數據采集，并快速評測出足部的健康狀態。它采用多個激光器多個鏡頭和多個傳感器同步工作的方式，具有精度高，掃描無死角，操作簡單，實用易學，雙腳可以在幾秒內測量完畢。足底掃描儀目前已在個性化定制鞋墊定制行業，腳型矯正行業，人機工程腳型統計，人體足部研究等領域得到廣泛應用。在個性化高端訂制與矯正鞋墊行業上已經和多家知名鞋企建立了合作關系。...
在線咨詢 獲取資料
  • 產品描述
  • 技術參數
  • 應用領域
  • 產品視頻

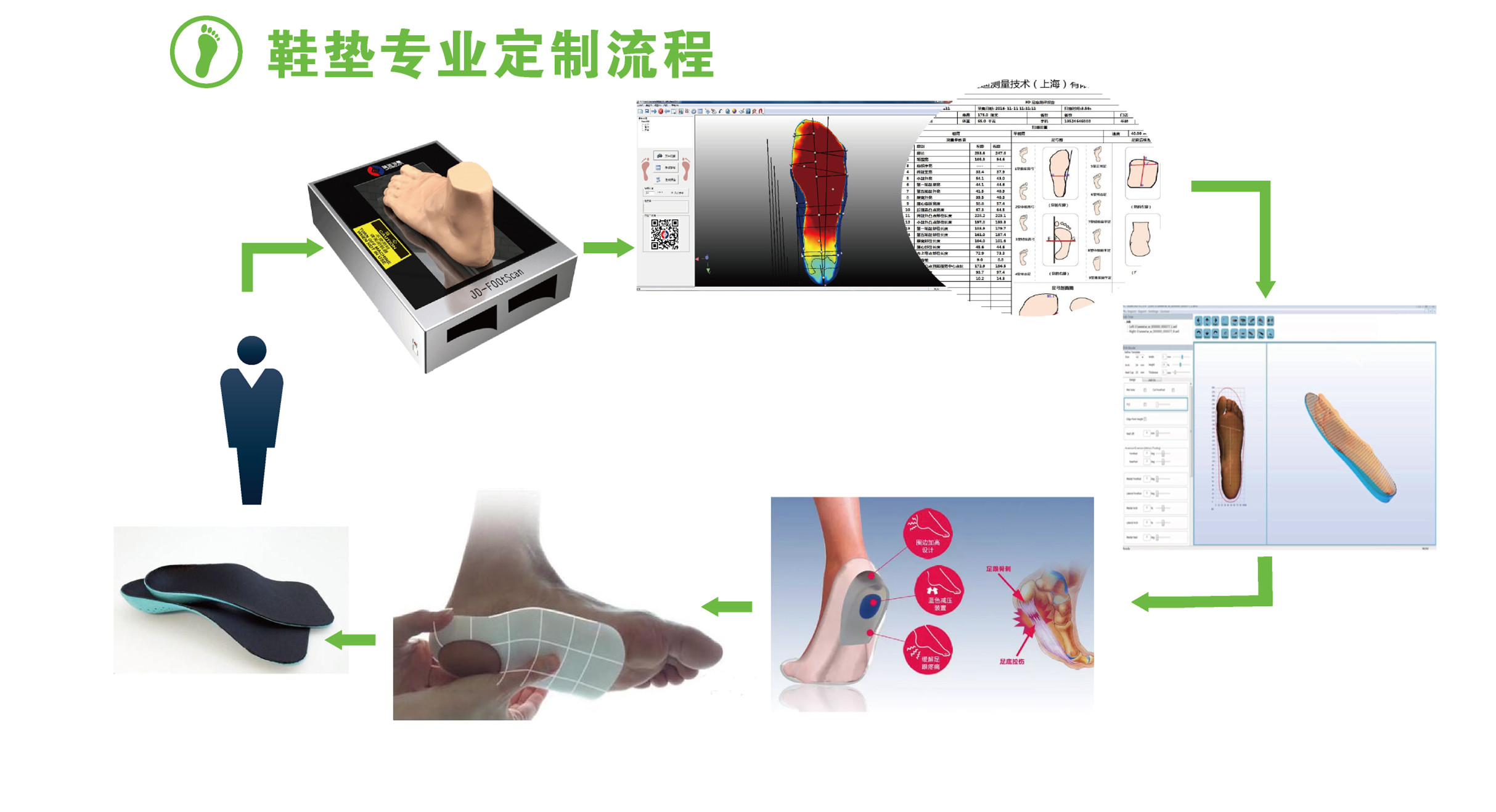

  • 鞋墊定制


    快速采集高精度足底3D數據，自動對足弓狀態，足跟狀態，足底壓力分布狀態，角度，弧度等數據進行分析，為鞋履定制提供可靠的數據支撐!

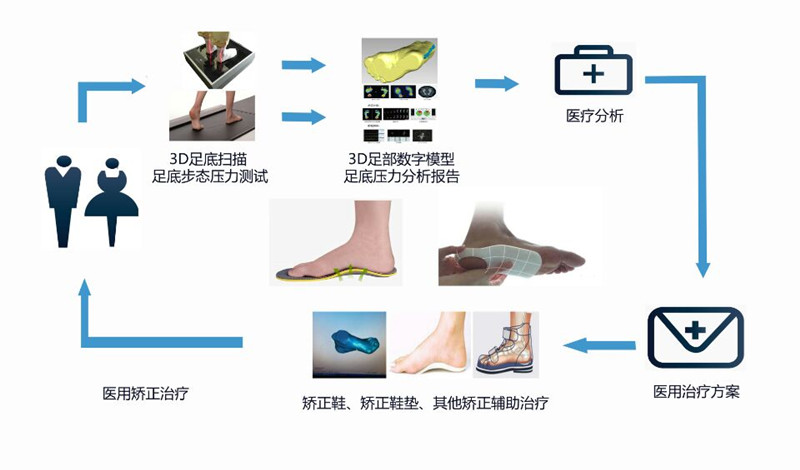

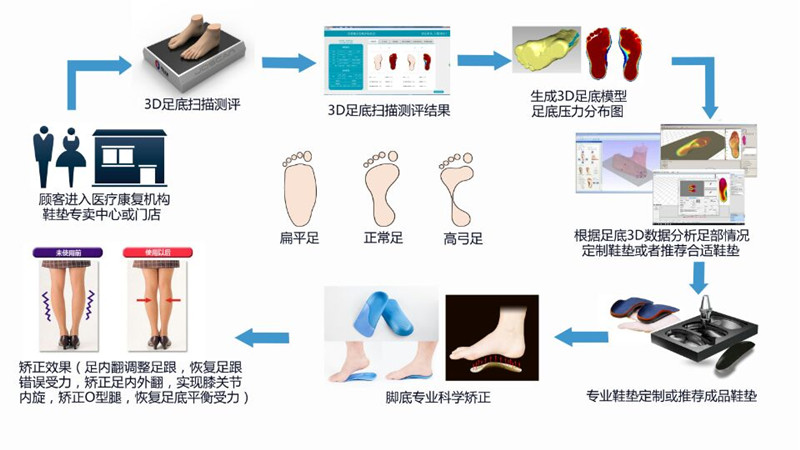

    足部醫療矯形


    通過足底三維掃描儀獲取的足部3D數據，尺寸數據，足弓、足跟狀態數據，足底受力區域等相關信息，為患者制定科學的矯治方案，從而定制出符合患者足部特征且具有矯正功能和保健功能的鞋墊!

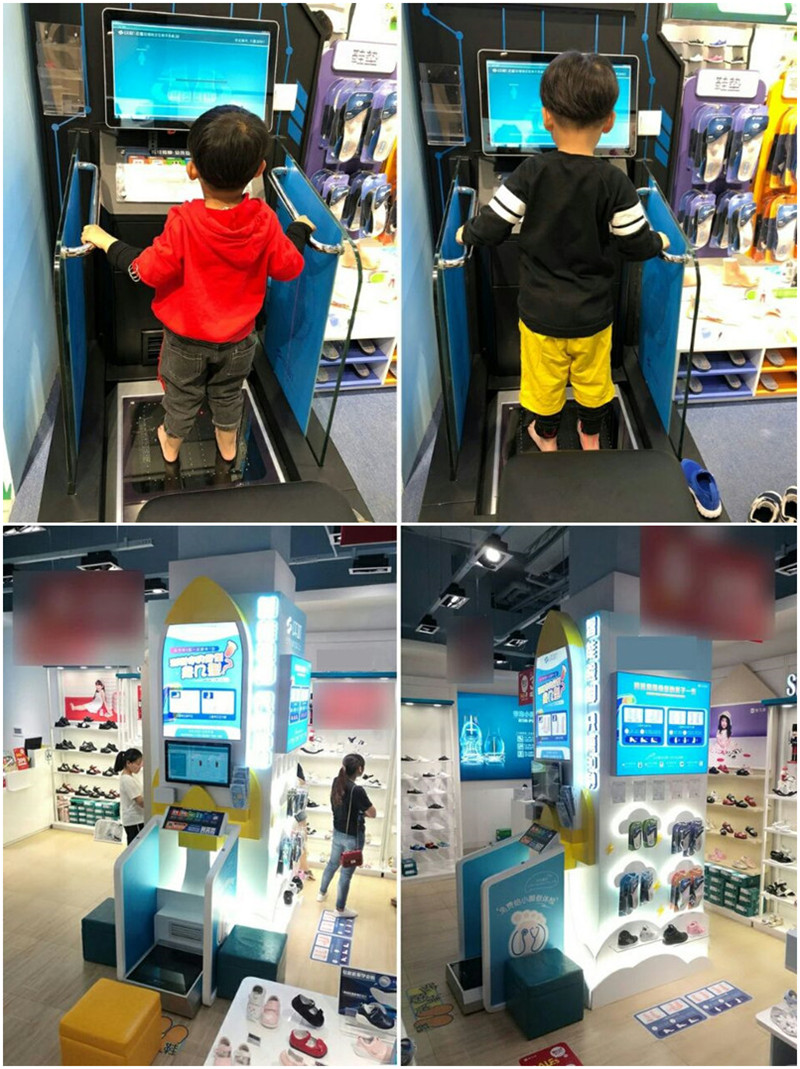

    應用場景





  • 型號
    JD-FootScan-Z1
    JD-FootScan-Z2
    標準型（第八代單腳）2017款
    標準型（第九代雙腳）2018款
    工作系統
    JD-Foot 3D Scanner V5.1
    JD-Foot 3D Scanner V5.2
    外形尺寸
    550×330×140mm(可定制)
    550×550×140mm(可定制)
    工作范圍
    320×165mm（長、寬）
    320×320mm（長、寬）
    （可定制）
    （可定制）
    電腦配置
    I3處理器，4G內存，臺式電腦
    觸摸屏（可選配)
    I3處理器4G內存，臺式電腦
    觸摸屏（可選配)
    傳感系統
    130萬CCD傳感器
    幀速60 FPS高速相機
    130萬CCD傳感器
    幀速90 FPS高速相機
    運動系統
    步進驅動電機，輕預載導軌，研磨級絲桿
    掃描精度
    0.5mm
    0.3-0.5mm
    掃描速度
    4-5秒
    3-4秒
    足弓診斷
    有
    內外旋診斷
    有
    數據庫支持
    有
    壓力分析
    有
    軟件接口
    ASC,STL,VRML等 （可定制）
    操作系統
    Windows2000/XP/Vista/win7/32位
    操作方式
    一鍵式操作
    數據報告
    自動提取十幾個尺寸參數，并自動生成報告


    1、 技術先進成熟，采用國內外較為先進的激光測量原理。

    2、自動化程度高，雜點自動濾除，數據自動拼接無分層，數據自動處理封裝，自動化提取足底參數尺寸，無需人工干預。

    3、操作簡單，全程一鍵式操作，掃描設置方便。

    4、國內外較為快速的掃描速度，腳型采集時間最快可達3秒。

    5、測量精度高，數據完整無死角，數據封裝后光滑無瑕疵，參數提取準確。

    6、系統自帶足弓診斷和腳內外旋診斷功能，并自動建立數據庫。

    7、 系統具備足底壓力分布計算功能，可自動生成足底壓力分布圖。

    8、抗干擾能力強，采用國內特有的濾光系統和抗干擾技術，對環境要求低。

    9、設備屬于全自主研發，并已獲得實用新型專利(專利號：ZL 2013 2 0340686.X)和軟件著作權(登記號：2013SR068932)等，保證系統的終身升級更新，可滿足客戶的定制需求。

    10、數據格式接口廣泛，可與市場



  • 1、鞋類、鞋墊定制設計開發

    2、個性化量腳定制鞋墊

    3、3D足底打印

    4、矯正鞋，矯正鞋墊量腳設計

    5、醫學足部矯治

    6、人機工程腳型統計

    7、人體足部科學研究

    8、量腳測量，智能鞋碼自動推薦，鞋履科學選配
